هر آنچه باید درباره سیستم برق و سیمکشی چراغ خودرو بدانید
چراغهای خودروی شما شاید ساده به نظر برسند، اما پشت روشن شدن آنها، یک شبکه هوشمند و هماهنگ از قطعات الکتریکی قرار دارد که مانند یک تیم برای یک هدف مشخص کار میکنند. درک این سیستم فقط برای مکانیکها نیست؛ آشنایی با آن به شما به عنوان صاحب خودرو کمک میکند تا مشکلات را بهتر درک کنید، عیبیابیهای ساده را خودتان انجام دهید و هنگام مراجعه به تعمیرگاه، با دیدی باز و آگاهانه صحبت کنید. بسیاری از ما از دنیای سیمها و اتصالات الکتریکی خودرو میترسیم، اما سیستم برق چراغها از یک منطق بسیار ساده پیروی میکند. در این مقاله، ما شما را به یک سفر جذاب دعوت میکنیم: سفر الکتریسیته از منبع تولید تا لحظهای که به نور تبدیل میشود. با ما همراه باشید تا با تمام اجزای کلیدی این سیستم و نقش هرکدام آشنا شوید.

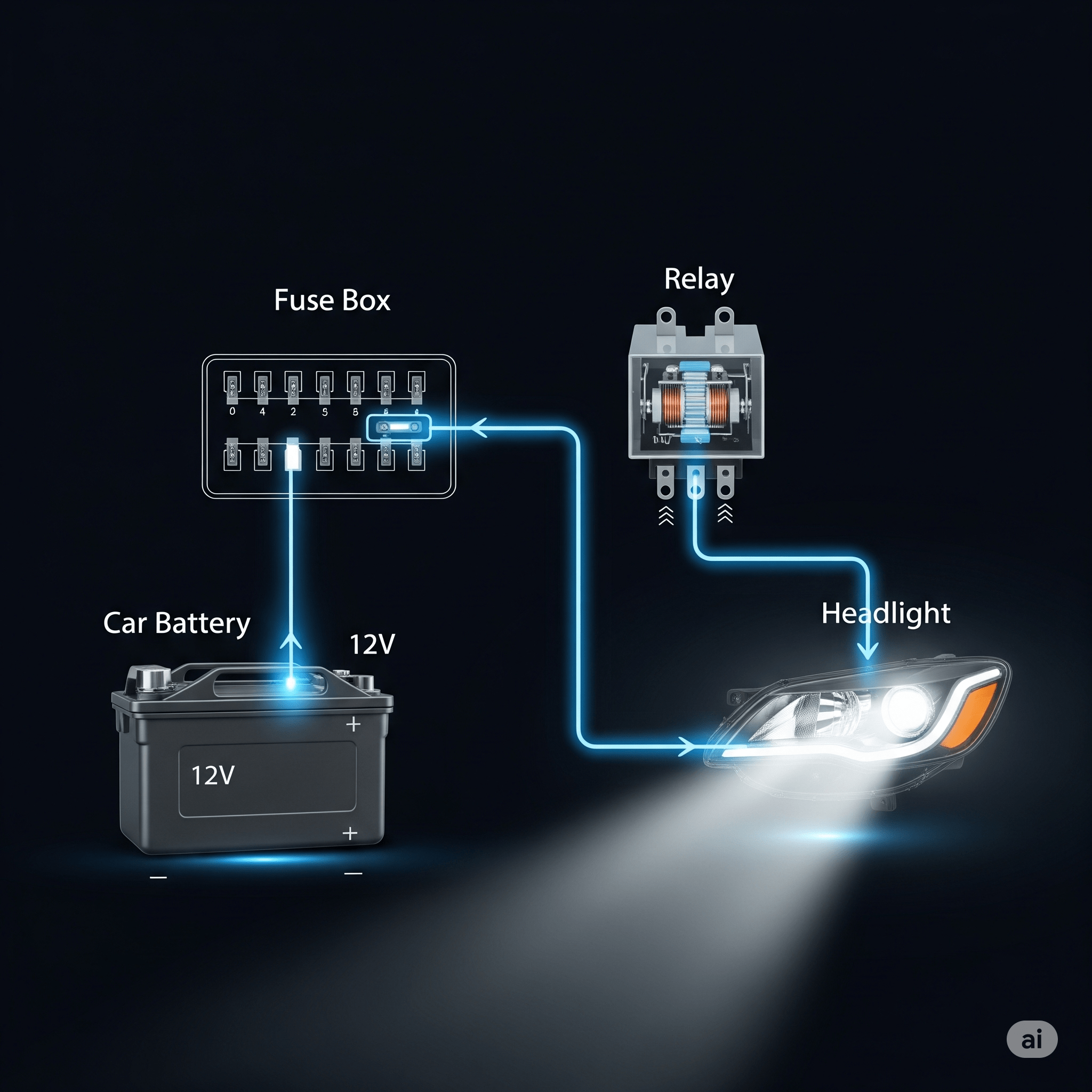

سفر الکتریسیته: از باتری تا تولد نور
برای درک بهتر، بیایید مسیر حرکت برق را از ابتدا تا انتها دنبال کنیم.
۱. منبع تغذیه: باتری و دینام (قلب تپنده سیستم)
- باتری (Battery): نقطه شروع سفر، باتری خودروی شماست. باتری انرژی الکتریکی را به صورت شیمیایی ذخیره میکند تا در زمان خاموش بودن موتور، برق مورد نیاز قطعات مختلف از جمله چراغها را تأمین کند.
- دینام (Alternator): وقتی موتور روشن است، دینام وارد عمل میشود. این قطعه که توسط تسمه به موتور متصل است، با چرخیدن، برق تولید میکند. وظیفه دینام، تأمین برق کل خودرو در زمان روشن بودن و همچنین شارژ مجدد باتری است. ضعف در هر یک از این دو قطعه، مستقیماً به معنای نور ضعیفتر است.
۲. محافظ سیستم: جعبه فیوز (اولین خط دفاعی)
برق پس از تولید، وارد جعبه فیوز میشود. فیوزها قطعات کوچک و ارزانی هستند که یک وظیفه بسیار مهم دارند: حفاظت از قطعات گرانقیمتتر. هر فیوز یک سیم نازک در داخل خود دارد که برای عبور یک جریان برق مشخص (آمپر) طراحی شده است. اگر به هر دلیلی (مانند اتصالی سیم)، جریان برق بیش از حد از مدار عبور کند، این سیم نازک ذوب شده و مدار را قطع میکند (فیوز میسوزد). این کار از آسیب رسیدن به سیمکشی، رله یا خود چراغ جلوگیری میکند.
همیشه در هنگام بروز مشکل، اولین جایی که باید بررسی کنید، جعبه فیوز است.
۳. مرکز فرماندهی: سوئیچ و دسته راهنما (دستور شما)
شما به عنوان راننده، از طریق دسته راهنما یا سوئیچ گردان روی داشبورد، فرمان “روشن شو” را صادر میکنید. این سوئیچ یک سیگنال الکتریکی ضعیف را به بخش بعدی، یعنی مغز متفکر سیستم، ارسال میکند.
۴. مغز متفکر سیستم: رله (The Relay)
رله یکی از مهمترین و در عین حال ناشناختهترین قطعات برای بسیاری از افراد است. چراغهای جلو برای روشن شدن به جریان برق قوی (آمپر بالا) نیاز دارند. اگر این جریان قوی مستقیماً از سوئیچ ظریف روی داشبورد شما عبور کند، به سرعت آن را ذوب کرده و از بین میبرد.
اینجاست که رله وارد میشود. رله یک کلید الکترومکانیکی هوشمند است. این قطعه، سیگنال ضعیف و کمآمپر از طرف شما (از طریق دسته راهنما) را دریافت کرده و با استفاده از آن، یک کلید دیگر را فعال میکند که مسیر برق قوی و پرآمپر را مستقیماً از باتری به سمت چراغها باز میکند.
به زبان ساده، رله یک مدیر است که به یک کارگر قوی دستور میدهد کار سنگین را انجام دهد.
۵. مسیر انتقال: سیمکشی و اتصالات (رگهای سیستم)
سیمها، رگهایی هستند که خون سیستم الکتریکی (برق) را به تمام نقاط میرسانند. کیفیت، ضخامت و سلامت این سیمها اهمیت فوقالعادهای دارد. یک بخش حیاتی در این شبکه، سیم اتصال به بدنه (Ground Wire) است. برق برای جاری شدن نیاز به یک مدار کامل دارد؛ یعنی باید از قطب مثبت باتری خارج شده، از مصرفکننده (لامپ) عبور کرده و به قطب منفی بازگردد. سیم اتصال به بدنه، این مسیر بازگشت را از طریق اتصال به شاسی فلزی خودرو فراهم میکند. اتصال ضعیف یا زنگزده این سیم، یکی از شایعترین دلایل نور ضعیف یا کار نکردن چراغهاست.
۶. مصرفکننده نهایی: سوکت و لامپ (جایی که نور متولد میشود)
در انتهای این سفر، برق از طریق یک سوکت پلاستیکی به لامپ میرسد. لامپ (هالوژن، LED یا زنون) این انرژی الکتریکی را دریافت کرده و آن را به انرژی نورانی و گرمایی تبدیل میکند و این همان نوری است که شما در جاده میبینید.
عیبیابی ساده: چگونه مانند یک کارآگاه فکر کنیم؟
حالا که با این سفر آشنا شدید، میتوانید مشکلات را به صورت منطقی عیبیابی کنید:
- اگر فقط یک چراغ کار نمیکند: مشکل احتمالاً در انتهای مسیر است. پس به ترتیب لامپ، سوکت و اتصال به بدنه همان چراغ را بررسی کنید. (در برخی خودروها، هر چراغ فیوز جداگانه دارد).
- اگر هر دو چراغ کار نمیکنند: مشکل احتمالاً در بخشهای مشترک و ابتدای مسیر است. پس به ترتیب فیوز اصلی چراغها، رله اصلی و در نهایت دسته راهنما را بررسی کنید.
- اگر نور چراغها ضعیف و لرزان است: مشکل به احتمال زیاد از منبع تغذیه (باتری ضعیف یا دینام خراب) یا وجود مقاومت در مسیر (اتصال به بدنه ضعیف یا سولفاته شدن سوکتها) است.
دیگر از سیمها نترسید!
سیستم برق چراغ خودروی شما یک شاهکار مهندسی منطقی و کارآمد است. با شناختن اجزای اصلی این سیستم – از باتری و فیوز گرفته تا رله و سیمکشی – شما دیگر در تاریکی ناآگاهی قرار ندارید. این دانش به شما قدرت میدهد تا با اطمینان بیشتری مشکلات را شناسایی کرده، در هزینههای تعمیرگاهی صرفهجویی کنید و مهمتر از همه، ایمنی خودروی خود را بهتر درک و تضمین نمایید.
